X-C

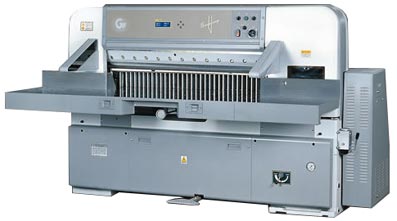

Guilhotina automática linha avançada da Guowang

• sensor ótico de segurança padrão CE com 9 fotocélulas

• balancim hidráulico

• colchão de ar

• esquadro elétrico

• esquadro com 2 guias laterias que eliminam totalmente a distorção

• mesa de aço maciço com acabamento em cromo duro fosco

• mesa sem rasco central aumenta rigidez e durabilidade do conjunto

• mecanismo de corte rápido (45 cortes/minuto)

• sistema de troca rápida de faca

• painel digital LCD

• cuircuitos de controle de baixa tensão com componentes da Omron, LG, Toshiba, Schneider ou BDI

• sistema hidráulico com elevação rápida de pressão

• estrutura excepcionalmente robusta

• 4 modelos diferentes, 92, 115, 130 e 137, para cortes de 92, 115, 130 e 137 cm, respectivamente

Corte

Largura do corte (cm)

92

115

130

137

Corte mínimo sem calço do balancim (cm)

2.5

2.5

2.5

3.0

Corte mínimo com calço do balancim (cm)

9

9

9

9

Acionamento do corte

rosca sem fim

rosca sem fim

rosca sem fim

rosca sem fim

Velocidade do corte (corte por minuto)

45

45

45

45

Luz indicadora da linha do corte

sim

sim

sim

sim

Mesa

Estrutura

aço maciço

aço maciço

aço maciço

aço maciço

Tratamento superficial

cromo duro

cromo duro

cromo duro

cromo duro

Acabamento

fosco

fosco

fosco

fosco

Profundidade da mesa frontal (cm)

61.5

73.5

73.5

73.5

Profundade da área de inserção do papel (cm)

92.0

115.0

130.0

145.0

Altura da mesa (cm)

86.0

90.0

86.0

90.0

Colchão de ar

sim

sim

sim

sim

Mesa sem rasco central

sim

sim

sim

sim

Balancim

Acionamento do balancim

hidráulico

hidráulico

hidráulico

hidráulico

Altura máxima do balancim (cm)

13.0

16.5

13.0

16.5

Pressão mínima do balancim (kN)

1.5

1.5

1.5

1.5

Pressão máxima do balancim (kN)

40

45

45

45

Calço magnético para balancim

incluso

incluso

incluso

incluso

Esquadro

Acionamento do esquadro

elétrico

elétrico

elétrico

elétrico

Velocidade (m por minuto)

-

-

-

-

Fuso de acionamento

alta precisão

alta precisão

alta precisão

alta precisão

Precisão do deslocamento (mm)

+/- 0.025

+/- 0.025

+/- 0.025

+/- 0.025

Guia do esquadro

2 guias laterias

2 guias laterias

2 guias laterias

2 guias laterias

Dispositivos de segurança

Sensor ótico (qtde de fotocélulas)

9

9

9

9

Dimensão do objeto detectável (mm)

25

25

25

25

Comprimento mínimo do conjuto ótico (mm)

345

372

372

372

Tempo de respota do sistema (ms)

< 125

< 140

< 140

< 140

Interruptor do corte

de 2 mãos

de 2 mãos

de 2 mãos

de 2 mãos

Interface e programação

Mostrador digital LCD matricial

medidas do corte

medidas do corte

medidas do corte

medidas do corte

Programável

não

não

não

não

Meméria (grupo de dados)

-

-

-

-

Duração dos dados na memória (horas)

-

-

-

-

Faca

Medida da faca (mm)

12.7x127x1100

13.75x160x1390

12.7x127x1520

13.75x160x1605

Região da faca para afiação (máxima) (cm)

3.0

6.0

3.0

6.0

Faca sobressalente

incluso

incluso

incluso

incluso

Parafso de proteção contra sobrecarga

sim

sim

sim

sim

Troca rápida

sim

sim

sim

sim

Elétrica

Potência do motor principal (kW)

3.0

4.0

4.0

4.5

Amperagem do disjuntor (A)

25

25

25

25

Tensão de alimentação (V)

220

220

220

220

Bitola do cabo elétrico (mm²)

2.5

2.5

2.5

2.5

Geral

Dimensões (LxWxH) (cm)

200.3x206x152

236x235x165

246x250x152

266x257x165

Peso líquido (kg)

2500

3800

3800

4500

Dispositivo de segurança baseado em sensores óticos fabricados conforme o padrão europeu (CE), mais longos e com um número maior de fotocélulas, aumenta o fator de segurança

2 guias laterais do esquadro feito de aço de rolamento de alta dureza e de alta precisão eliminam totalmente a distorção do esquadro.

Perfil do fuso para o deslocamento do esquadro usinado de alta precisão

Mesa com colchão de ar, um fuso central e 2 guias laterais para deslocamento do esquadro.

Sistema de troca rápida do calço plástico da faca

Mesa de aço maciço e acabamento em cormo duro espelhado. O esquadro guiado por 2 guias laterais elimina o rasco central da mesa e aumenta a rigidez do conjunto. Além de eliminar a deformação e prolonga a vida útil da máquina, assegura a precisão do corte.

Circuito de controle de baixa tensão com componentes da OMRON, LG, TOSHIBA, SCHNEIDER, BDI importados do Japão, Coréia e França assegura o controle estável e eficaz do sistema

Painel LCD mostra as medidas do papel nos 2 lados da faca
