WK-C

Zhejiang - China

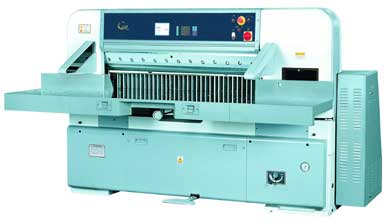

Guilhotina automática linha programável

  • sensor ótico de segurança padrão CE com 9 fotocélulas

  • balancim hidráulico

  • colchão de ar

  • esquadro elétrico velocidade de 10 m/minuto com precisão de poscisionamento de +/- 0.1 mm

  • esquadro com 2 guias laterias que eliminam totalmente a distorção

  • fuso do esquadro com rolamento de esfera

  • mesa de aço maciço com acabamento em cromo duro fosco

  • mesa sem rasco central aumenta rigidez e durabilidade do conjunto

  • mecanismo de corte rápido (45 cortes/minuto)

  • sistema de troca rápida de faca

  • redundância dos modos de operação programável e automático

  • painel digital LCD monocromático de 5.7" de fabricação japonesa

  • programável com PLC de fabricação japonesa e inversor da Panasonic

  • circuito de controle de baixa tensão com componentes da Schneider

  • sistema hidráulico com elevação rápida de pressão e pressão ajustável

  • estrutura excepcionalmente robusta

  • 4 modelos diferentes, 92, 115, 130 e 137, para cortes de 92, 115, 130 e 137 cm, respectivamente

Especificações

WK92C

WK115C

WK130C

WK137C

Corte





Largura do corte (cm)

92

115

130

137

Corte mínimo sem calço do balancim (cm)

2.5

2.5

2.5

2.5

Corte mínimo com calço do balancim (cm)

9.0

9.5

9.0

9.5

Acionamento do corte

rosca sem fim

rosca sem fim

rosca sem fim

rosca sem fim

Velocidade do corte (corte por minuto)

45

45

45

45

Luz indicadora da linha do corte

sim

sim

sim

sim

Mesa





Estrutura

aço maciço

aço maciço

aço maciço

aço maciço

Tratamento superficial

cromo duro

cromo duro

cromo duro

cromo duro

Acabamento

fosco

fosco

fosco

fosco

Profundidade da mesa frontal (cm)

69

73.5

73.5

73.5

Profundade da área de inserção do papel (cm)

92

115

130

145

Altura da mesa (cm)

90

90

90

90

Colchão de ar

sim

sim

sim

sim

Mesa sem rasco central

sim

sim

sim

sim

Balancim





Acionamento do balancim

hidráulico

hidráulico

hidráulico

hidráulico

Altura máxima do balancim (cm)

13

16.5

13

16.5

Pressão mínima do balancim (dan)

150

150

150

150

Pressão máxima do balancim (dan)

6000

8000

8000

8000

Calço magnético para balancim

incluso

incluso

incluso

incluso

Esquadro





Acionamento do esquadro

elétrico

elétrico

elétrico

elétrico

Velocidade (m por minuto)

10

10

10

10

Fuso de acionamento

rolamentado

rolamentado

rolamentado

rolamentado

Precisão do deslocamento (mm)

+/- 0.1

+/- 0.1

+/- 0.1

+/- 0.1

Guia do esquadro

2 guias laterias

2 guias laterias

2 guias laterias

2 guias laterias

Dispositivos de segurança





Sensor ótico (qtde de fotocélulas)

9

9

9

9

Dimensão do objeto detectável (mm)

25

25

25

25

Comprimento mínimo do conjuto ótico (mm)

345

372

372

372

Tempo de respota do sistema (ms)

<125

<140

<140

<140

Interruptor do corte

de 2 mãos

de 2 mãos

de 2 mãos

de 2 mãos

Interface e programação





Mostrador digital LCD

5.7” mono

5.7” mono

5.7” mono

5.7” mono

Programável

sim

sim

sim

sim

Meméria (grupo de dados)

-

-

-

-

Duração dos dados na memória (horas)

-

-

-

-

Faca





Medida da faca (mm)

12.7x127x1100

13.75x160x1390

12.7x127x1520

13.75x160x1605

Região da faca para afiação (máxima) (cm)

3.0

6.0

3.0

6.0

Faca sobressalente

incluso

incluso

incluso

incluso

Parafso de proteção contra sobrecarga

sim

sim

sim

sim

Troca rápida

sim

sim

sim

sim

Elétrica





Potência do motor principal (kW)

4.0

4.0

4.0

4.0

Amperagem do disjuntor (A)

-

-

-

-

Tensão de alimentação (V)

220

220

220

220

Bitola do cabo elétrico (mm2)

2.5

2.5

2.5

2.5

Geral





Dimensões (LxWxH) (cm)

205x212x156

246.5x265x165

258.5x280x156

278x287x165

Peso líquido (kg)

2500

3800

3500

4500

Obs: dados baseados nas informações do fabricante e sujeitos a alteração sem aviso.
